Cette section n'intéressera que les BE travaillant pour EDF, les calculs dans le nucléaire étant réglementés par le code RCC-M.

Freelem intègre la vérification automatique au RCC-M à partir des contraintes calculées. Il s'agit de la vérification de 3 ratios simples, et d'1 ou 2 ratios combinés :

  1. un ratio de traction/compression
  2. un ratio de flexion
  3. un ratio de cisaillement

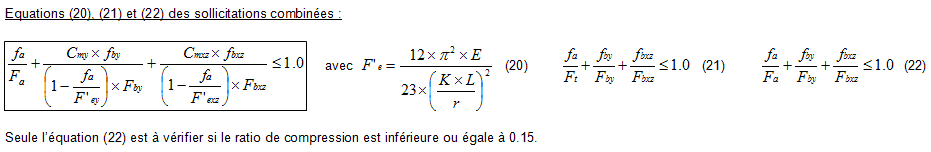

  4. un ou deux ratios combinés selon la valeur du ratio de traction/compression.

Les limites admissibles sont définies suivant les niveaux RCC-M :

  Niv OAB Niv C Niv D
Traction / Flexion Min (0,6Sy ; 0,5Su) x1,33 x1,66
Cisaillement Min (0,4Sy ; 0,33 Su)

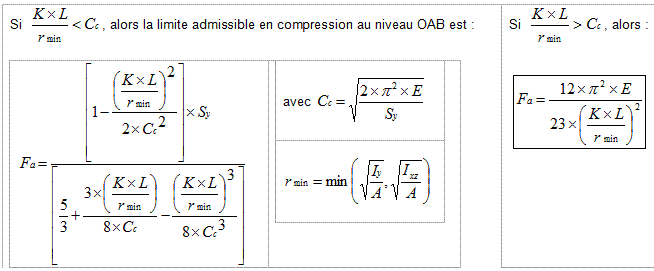

La limite admisible en compression est plus complexe à déterminer. Elle dépend de l'élancement K L / r avec :

  1. K = coefficient de flambement : il est égal à 2 par défaut dans Freelem, ce qui correspond à un modèle de type encastré/libre. La détermination exacte de K est un problème complexe de manière générale (modèle de type élastique/élastique).
  2. L = longueur de flambement. Cette longueur est égale par défaut à la longueur de l'élément considéré.
  3. r = rayon de giration (racine carrée de l'inertie sur l'aire --> 2 rayons de giration possibles).
