La tuyauterie dans l'industrie
 |

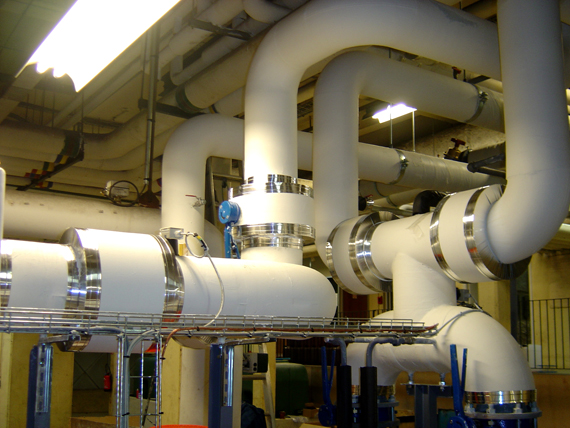

De nombreux grands projets d'ingénierie touchent au domaine de la tuyauterie : le nucléaire, avec la maintenance et la requalification régulière du parc existant, ou la conception avec l'arrivée des nouvelles centrales EPR, le pétrole, la chimie, le gaz etc... Ces tuyauteries, qui véhiculent différents fluides (eau, pétrole, gaz naturel, azote etc....), sont calculées pour différents chargements : poids propre, thermique, séisme, chargements climatiques..., et leur tenue est assurée par un grand nombre de structures porteuses métalliques. Freelem tuyauterie est le seul outil de calcul spécialement développé et ajusté pour calculer de manière rapide et sûre ces structures. Avec cet outil, vous pourrez vous positionner en bonne place sur les nombreux d'appels d'offres touchant à la tuyauterie, en bénéficant d'un logiciel ajusté à vos besoins. |
Comment calcule-t-on un support de tuyauterie ?
Le supportage de tuyauteries doit faire l'objet de vérifications conformes aux codes en vigueur : le RCC-M (nucléaire), le CODETI (hors nucléaire), la norme EN13480 etc...
Ces codes ont la particularité, à la différence du CM66 ou l'Eurocode, de pondérer les valeurs admissibles et non les chargements appliqués lors des calculs de flexibilité des lignes.
Une vérification de supports de tuyauterie impose un certain nombre d'analyses, dont principalement la vérification des contraintes dans les fers et les platines suivant le code idoine, et la vérification des chevilles suivant la méthode européenne ETAG ("Guide d'agrément technique européen").
Actuellement, aucun logiciel sur le marché n'implémente de codes de tuyauteries. Ceci a pour conséquence le développement par les BE de méthodes longues et fastidieuses, se déclinant souvent comme suit :
récupération des contraintes calculées par le logiciel utilisé et intégration dans des feuilles de calculs plus ou moins pratiques
récupération des réactions aux ancrages et intégration dans des feuilles de calculs afin d'en déduire les efforts de traction et de cisaillement aux chevilles, puis utilisation de logiciels de calculs de constructeurs de chevilles (SPIT EXPERT ou HILTI PROFIS)
calcul analytique ou feuille de calcul afin de déterminer les contraintes dans les platines
récupération des efforts internes, passage repère local --> repère global pour le calcul des assemblages (soudures ou boulons).
Cette méthodologie présente quelques inconvénients :
temps de post-traitement important, souvent bien supérieur au temps de modélisation initiale
risque d'erreurs lors des nombreuses manipulations de résultats
résultat final souvent hétérogène, et donc difficilement lisible par le client
nécessité de reposttraiter intégralement pour chaque reprise calcul (évolution chargement par exemple).
Que fait Freelem tuyauterie ?
 |
Freelem tuyauterie calcule automatiquement tous les différents éléments constituant les supports. Le seul temps de travail se limite au travail de modélisation.

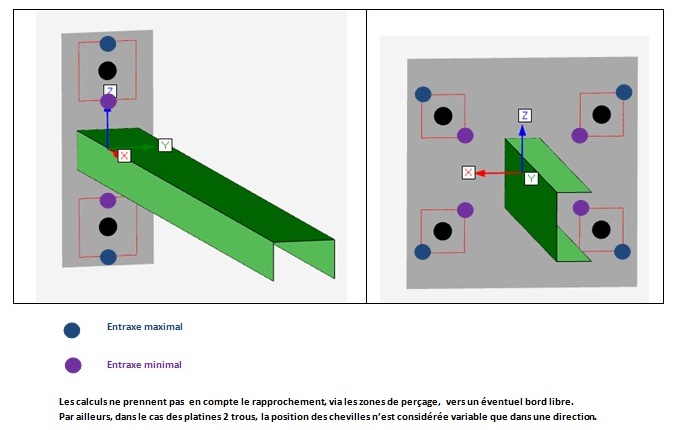

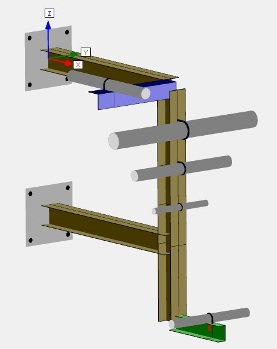

Vous modélisez la structure poutre, comme dans tout autre logiciel du même type, mais vous modélisez également les platines et chevilles, et après choix du code (CODETI, RCC-M, EN13480), vous n'avez plus qu'à exécuter le calcul et générer la note de calcul contenant tous les résultats :
|

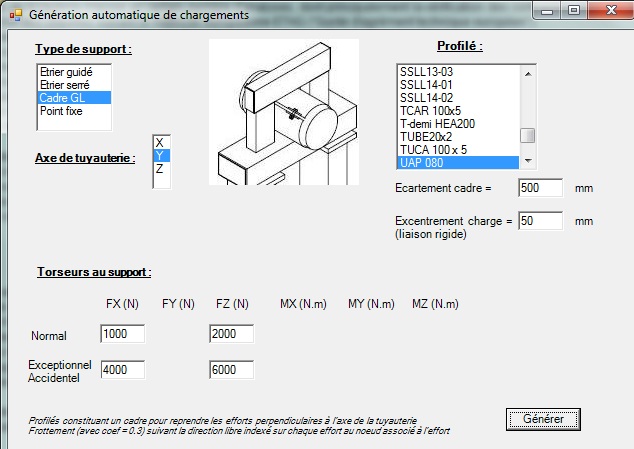

Par ailleurs, Freelem tuyauterie dispose d'utilitaires générant automatiquement tous les chargements et toutes les combinaisons en fonction de la conception du support modélisé et de la nature de la liaison entre la tuyauterie et le support.
Ces calculs sont spécifiques à la version tuyauterie de Freelem, ils ne sont pas effectués dans la version gratuite. Par ailleurs, Freelem tuyauterie dispose en plus d'un catalogue de chevilles récapitulant toutes leurs caractéristiques (disponibles dans les ATE).
Freelem tuyauterie intègre le solveur de Freelem qui bénéficie d'un retour d'expérience de plusieurs milliers d'utilisateurs de par la diffusion internet.
Conclusion
Freelem tuyauterie permet :
