Le tableau des noeuds est constitué de 7 colonnes, dont :



  • 1 pour la numérotation des noeuds : cette colonne est verrouillée en écriture.



3 pour les coordonnées (X,Y,Z) des noeuds



1 pour la définition des éventuels blocages : les blocages sont récupérés dans la table "APPUIS" de la base ACCESS (cf Catalogues>Appuis)



1 pour la définition des platines : uniquement possible si l'appui est une rotule ou un encastrement (on définit des platines 2 ou 4 trous) , cf page Tutoriel>Ancrage



  • 1 pour la suppression des lignes. Chaque bouton "Suppression" gère la suppression de sa propre ligne.







Contrôles effectués par Freelem



Pas de noeud doublon.
Chaque noeud doit être une extrémité de barre (pour éviter les structures disjointes)



Contrôles effectués par Freelem



Les barres sont définies par des noeuds distincts (pas de barre de longueur nulle)
Les barres sont définies par des noeuds existants.



Remarque : depuis la version 3.0.0, une autre vérification est effectuée. Elle consiste à s'assurer qu'aucune barre ne "saute" des noeuds intermédiaires. Exemple : 3 noeuds alignés numérotés 1, 2 et 3. Et vous tirez une barre entre les noeuds 1 et 3. Au lieu de 2 barres 1-2 et 2-3. Conséquence de quoi, le noeud 2 ne fait pas partie de cette barre. Si vous tirez par exemple une autre barre perpendiculaire depuis ce noeud vers un noeud 4, les 2 barres ne seront donc pas reliées l'une à l'autre. Freelem signale par conséquent cela par un avertissement, mais ne bloque pas pour autant le solveur. Plus d'informations sur ce point dans la section Tutoriel>Modélisation>Maillage.

Le tableau des barres est constitué de 9 colonnes, dont :



  • 1 pour la numérotation des barres : cette colonne est verrouilée en écriture.



  • 2 pour définir les noeuds-extrémités



  • 1 pour définir le profilé. La liste des profilés est celle de la table "OMARO" du fichier Access base.mdb. Astuce pour définir rapidement le profilé : cliquer une fois sur le combobox, et taper au clavier les 1ères lettres du profilé recherché (exemple : UA pour UAP). Utiliser si besoin est les flèches pour sélectionner le bon fer.



  • 1 pour définir les liaisons : "Enc-Enc", "Art-Art" ou "Art-Enc". Enc signifie encastré, Art articulé. La plupart des éléments sont "Enc-Enc". Certains éléments particuliers, tels que les contreventements qui travaillent en traction/compression uniquement, sont à définir avec "Art-Art".



  • 1 pour définir le matériau. La liste des matériaux est celle de la table "MATERIAU" du fichier Access base.mdb



  • 1 pour définir l'angle du profilé



1 pour définir les assemblages de la barre (assemblages à ses 2 noeuds, via des soudures ou des boulons) : cf page Tutoriel>Analyse>Assemblages



  • 1 pour la suppression des lignes. Chaque bouton "Suppression" gère la suppression de sa propre ligne.

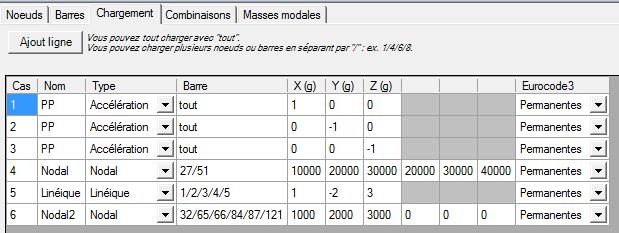

Le tableau des charges est constitué de 11 colonnes, dont :

  • 1 pour la numérotation des charges : cette colonne est verrouilée en écriture.
  • 1 pour le nom du chargement (chaine de caractères)
  • 1 pour définir le type de chargement : Nodal, Accélération, Linéique, Linéique local ou Dilatation thermique
  • 1 pour définir la localisation : noeud pour chargement nodal et barre pour tous les autres.
  • Les différents noeuds ou barres chargés dans le même cas sont séparés par le caractère "/". Si vous voulez par exemple charger les noeuds 1, 4 et 5 dans un même chargement nodal, vous définirez comme localisation 1/4/5 .
    Si vous voulez charger tous les noeuds ou toutes les barres pour un chargement donné, il suffit de définir comme localisation "tout" (sans les guillemets bien sûr).
  • 6 pour définir les valeurs de chargements : 3 efforts en N et 3 moments en N.m pour les chargements nodaux, 3 efforts linéiques en N/mm pour les chargements linéiques (moments grisés), 3 accélérations en g pour les chargements de type accélération (moments grisés), et 1 coefficient de dilatation thermique α exprimé en mm/m.
    Les chargements "Nodal", "Accélération" et "Linéique" se définissent dans le repère global de la structure.
  • Le chargement "Linéique local" se définit comme le nom l'indique dans le repère local des barres chargées.
  • Le chargement "Dilatation thermique" est quant à lui implicitement dans le repère local des barres chargées (puisqu'il correspond à des efforts axiaux).
  • 1 pour la suppression des lignes. Chaque bouton "Suppression" gère la suppression de sa propre ligne.

Exemple de chargements modélisables :


Tuyauterie fixée Neige et vent Poids propre, séisme Chargement thermique, déplacement imposé
Chargement nodal Chargement linéique Accélération Dilatation thermique







Contrôles effectués par Freelem



Les chargements nodaux ou linéiques sont appliqués sur des noeuds ou des barres existants.
Les chargements nodaux sont appliqués sur des degrés de liberté non bloqués.





Le tableau des combinaisons est constitué d'un nombre non limité de colonnes.



Chaque clic sur le bouton "Rajout colonnes" permet de générer 2 colonnes supplémentaires : une colonne pour définir un nouveau cas de charge, et une pour les coefficients associés (1 par défaut).



On retrouve sinon les mêmes principes que pour les autres tableaux.



Remarque : à la différence des autres onglets, la 1ère colonne (numéro de la combinaison) n'est pas verrouillée en écriture. Il appartient à l'utilisateur de numéroter comme il l'entend ses combinaisons de chargements.





Contrôles effectués par Freelem



Les combinaisons sont effectuées avec des chargements existants.
Les combinaisons doivent avoir des numéros distincts (seul le tableau des combinaisons donne droit à l'utilisateur de définir lui-même le numéro d'identification, c'est par conséquent le seul tableau à contrôler à ce niveau).
