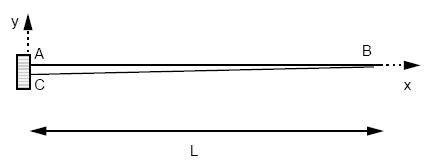

SDLL02 : poutre élancée, encastrée-libre, repliée sur elle-même







Hypothèses :

Géométrie

l = 500mm
S = 250mm²
I = 0.05208 cm4
Conditions limites A encastré
Matériau

Acier E = 210 000 MPa
ν = 0,3 (coefficient de Poisson)
ρ= 7800 kg/m3

La structure est modélisée en 40 éléments.



Résultats :

Fréquence propre Valeur référence Valeur Freelem
Fréquence 1 11.76 Hz 11.75 Hz
Fréquence 2 11.76 Hz 11.76 Hz
Fréquence 3 105.88 Hz 105.91 Hz
Fréquence 4 105.88 Hz 106.22 Hz
Fréquence 5 294.1 Hz 296.39 Hz
Fréquence 6 294.1 Hz 297.91 Hz
Fréquence 7 576.44 Hz 588.39 Hz
Fréquence 8 576.44 Hz 592.89 Hz

Les résultats sont améliorables en raffinant encore le maillage.



Vous pouvez télécharger le dossier Code_Aster en cliquant ici.
