Cette page présente quelques exemples de constructions diverses et variées, acier ou bois.







Marineland (Antibes)

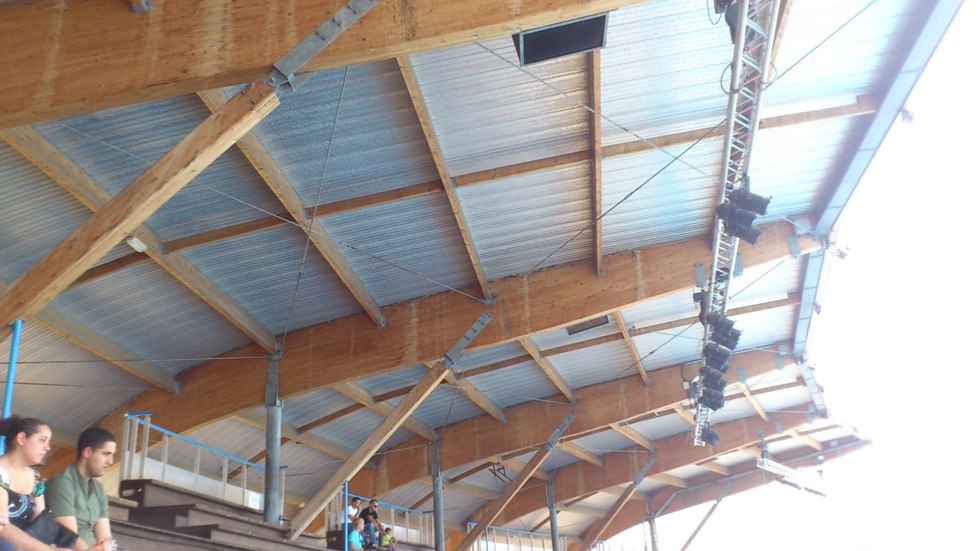

Tribune aux orques : structure lamellé collé, traverses à inertie variable, stabilisation des pannes par des liernes elles-mêmes stabilisées par bretelles, tirants anti-soulèvement dû au vent

Tribunes aux orques, zoom sur les bretelles tirées vers traverses et permettant de stabiliser les liernes

Tribunes aux orques



Tribune aux dauphins : pas tout à fait la même conception que tribune aux orques. Bracon à mi-portée des traverses, entretoises à mi-portée des pannes stabilisées en bas par bretelles

Tribune aux dauphins, zoom (si vous voyez un jour quelqu'un qui prend en photo la structure et non pas les dauphins, c'est moi)











Bâtiment de construction d'engins de levage (département 28)





Clé de faitage (jonction arbalétriers)

Arbalétrier stabilisé par bracons anti-déversement tirés depuis panne (maintien de la semelle inférieure des arbalétriers, donc stabilisation vis à vis des charges ascendantes de soulèvement dû au vent)

Jarret renforçant jonction poteau/arbalétrier







Charpente Treillis (parc Chanot, Marseille)









Charpente treillis + empannage treillis (ensemble assemblé au niveau des montants).
