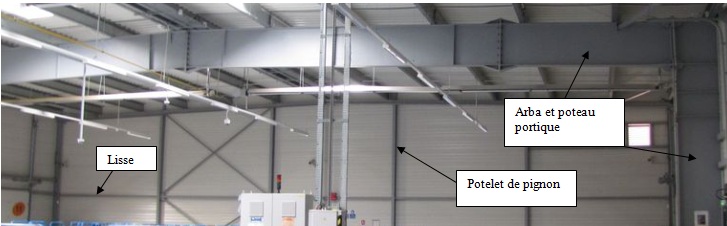

Les potelets sont souvent des I ou H permettant de rigidifier les façades (pignon ou long-pan) vis à vis des efforts horizontaux de vent. Ils constituent des appuis pour les lisses, tout comme les poteaux.

Ils sont considérés articulés en leurs extrémités. Ils travaillent à la flexion sous l'action du vent s'exerçant sur le bardage, transitant par les lisses, et également à la compression sous l'effet de leur poids propre, de celui du bardage et des lisses. En revanche, ils ne supportent pas la toiture.

Par la présence du bardage sur toute la longueur du potelet, le déversement n'est pas considéré.





Exemple de calcul



Potelets de 8m de haut, espacés de 6 mètres

Bardage = 8.3 daN/m², charges de vent en ELS = 42 daN/m² et en ELU = 73.5 daN/m²

Profilé = IPE200



Vérification ELS :

p horizontal = 42x6x10/1000 = 2.52 N/mm d'où une flèche égale à 5x2.52x8000^4/384/210000/1943/10^4=32.9 mm

La flèche admissible est égale à 8000/200 = 40mm --> OK





Vérification ELU :

p horizontal = 73.5x6x10/1000 = 4.41 N/mm d'où une contrainte maximale égale à 4.41x8000²/8/194300 = 181.6 Mpa (avec module de flexion élastique)

Soit une valeur inférieure à la limite élastique.

Il faut également vérifier la compression dans le potelet :

PP bardage = 8.3 x 8 x 6 = 398 daN / PP potelet = 8 x 22.4 = 179 daN / PP lisses = 392 daN soit un total de 969 daN

La contrainte de compression est donc égale à 9690 / 2850 = 3.4 MPa. On vérifie le flambement en considérant de façon pénalisante que le potelet flambe sur toute sa longueur dans les 2 plans de flexion (inertie forte et inertie faible). On pourrait considérer le flambement dans le plan faible avec une longueur égale à l'entraxe entre lisses (si ces dernières sont correctement stabilisées).



Vérification du flambement suivant EC3





Vérification du flambement suivant CM66
